Brocade SAN Switch基本設定教學

這邊就是介紹最基本的Brocade SAN Switch設定，適用架構就是單台SAN Switch串接不同Server與Storage，沒有跨Domain的設定，在設定上是非常簡單，登入之前，電腦必須安裝好Java，才能登入GUI介面做設定。

基本的設定步驟可以分為三部分

• 設定Alias - 可以綁定Port或是WWN
• 設定Zone - 可以將Alias, WWN或是Port綁入到Zone，同一個Zone才可以溝通
• 設定Config - 將Zone套用到指定的config檔案中



這次LAB的環境架構圖如下，一台Server光纖線串接到SAN Switch，而Storage則有兩條光纖線串接到SAN Switch，所以在Switch設定上我會讓1,2號線上的WWN做成一個Alias，1,3號線上的WWN做成另一個Alias，然後再將這兩個Alias綁進同一個Zone裡面，這樣Server跟Storage就可以溝通了，有人會說怎麼不用Switch Port設定Alias，當然這方法也是可以，沒有對錯，就看公司規定或自己的習慣，接下來就往下看怎麼設定吧。



步驟一：

找到設定Java的地方，如果在開始找不到，也有可能會在控制台

步驟二：

點選安全 -> 編輯網站清單

步驟三：

接下來就是打開IE瀏覽器，輸入網址後，會自動帶出JAVA視窗，輸入帳號密碼後登入，登入後會看到有一個叫Name Server的頁籤，點選進去。

步驟四：

如果已經把光纖線接到Switch上的話，這邊可以確定設備資訊是否被SAN Switch獲取到，如果正確就繼續下一步驟。

步驟五：

點選Configure -> Zone Admin。

步驟六：設定Alias

這邊要設定Alias，先新增一個Alias名稱，點選New Alias，輸入名稱。

步驟七：

接著將WWNs下面的WWN拉進來

步驟八：

接下來重複上面步驟，新增第二個Alias。

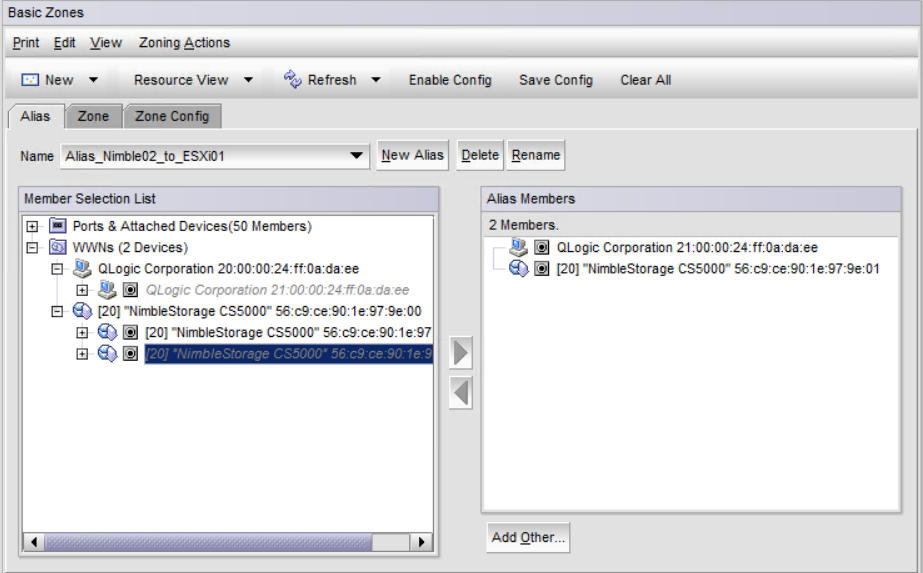

步驟九：綁定WWN

將第二個Nimble WWN拉進去。

步驟十：設定Zone

接下來新增Zone，點選Zone -> New Zone，輸入Zone Name。

步驟十一：

將在前面步驟新增的兩個Alias拉到Zone_Nimble裡面。

步驟十二：

這時候再把剛剛新增的Zone_Nimble新增到Zone Config裡面，也可以將Zone_Nimble點開來看Alias的配置狀況。

步驟十三：

點選Save Config，會跳出警告說雖然存檔了，但並不會生效，必須點選Enable Config才會生效，點選OK完成存檔。

步驟十四：

這邊點選Enable Config，然後會跳出視窗問要啟用哪個Config，這邊只使用到預設的cfgport，選擇好後按OK到下一步。

步驟十五：

這邊一樣警告視窗，這邊就按Y完成。

步驟十六：

然後會看到commit成功的訊息，代表剛剛的設定已經生效

最後這邊講一下基本的Debug，基本上光纖線接到SAN Switch上後，SAN Switch就會接受到一些基本資訊，在步驟3與4有提到Name Server頁籤，這邊可以查一些資訊，如果想確認兩個裝置間溝通有沒有問題，可以登入SSH，輸入"fcping 來源WWNP 目的WWNP"，如下圖是成功的畫面。
